Чертеж поделки «Вертолет Черная акула».

Близится 23 февраля, вероятно, для Вас, будет актуален подарок для папы на 23 февраля сделанный своими руками. Попробуйте выпилить вот такой вертолет из фанеры — работа сложная но пугаться этого не стоит, работайте последовательно, не спеша, шаг за шагом и у Вас все получиться.

Вертолет Черная акула

Chertezh podelki Vertolet Chernaja akula1

Для поделки потребуются следующие инструменты и принадлежности:

Подготовка рабочего места

Как обычно, первым делом Вам необходимо оборудовать свое рабочее место, на котором Вы будете работать. Правила не сложные: на столе не должно находиться лишних вещей, весь инструмент должен находиться на своих местах и быть под рукой. Не у каждого есть свой рабочий стол и наверняка Вы уже задумались над его созданием. Сделать стол не сложно — труднее выбрать для него место в доме. Хороший вариант — это утепленный балкон, на котором Вы в любой момент сможете приступить к работе над поделкой. Если у Вас есть специально оборудованное помещение с верстаком, то Вам можно сказать повезло. Про подготовку стола Вы можете почитать в отдельной статье где я постарался как можно подробнее описать весь процесс его создания. После того как завершили процесс создания рабочего места можно приступить непосредственно к Вашей будущей поделки.

Выбор фанеры

Для поделки Черная Акула потребуются заготовки из фанеры следующих размеров: 2 листа размером (21 см. х 35 см.), расчетная толщина фанеры 3 мм, при использовании фанеры другой толщины измените масштаб чертежа таким образом, что бы ширина пазов соответствовала толщине заготовки. В чертеже за основу взят формат А3. Прежде чем перевести чертеж на фанеру отшлифуйте фанеру шкуркой с крупным зерном, а затем с мелким. Удобнее шлифовать с деревянным бруском, обернутым шкуркой. Шлифуйте заготовленную фанеру вдоль слоев, а не поперек. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцево-матовой на свету и шелковистой на ощупь. Обратите внимание на расположение волокон, сучки, вмятины и другие пороки. Качество и цвет.
заготовка фанеры для вертолета

Перенос рисунка на фанеру

Переводить рисунок нужно точно и аккуратно: чертеж закрепите при помощи кнопок или просто придерживайте левой рукой. Проверьте, подходит ли чертеж по габаритам. Отдельные детали расположите так, чтобы как можно экономичнее использовать лист фанеры. Торопиться не стоит, ведь от чертежа зависит Ваша будущая поделка. Более точно и быстро чертеж можно перенести с помощью принтера, для этого предлагаю ознакомиться со статьей: Быстрые способы нанесения рисунка на фанеру. Скачать файлы с чертежом и инструкцией по сборке вертолета из фанеры Вы можете в конце статьи.

Выпиливание вертолета лобзиком

Правил по выпиливанию много, но основываться нужно на самых распространенных. Сначала следует выпилить внутренние элементы затем приступать к выпиливанию контура. При выпиливании торопиться не нужно. Главное, при выпиливании держать лобзик всегда прямо под углом 90 градусов. Выпиливайте детали по точно размеченным линиям. Движения лобзика должно быть всегда ровными вверх-вниз. Так же не забывайте следить за своей осанкой. Старайтесь не допускать скосов и неровностей. Если при выпиливании вы сошли с линии, переживать не стоит. Такие скосы, неровности в последствии можно убрать с помощью плоского напильника или «Крупнозернистой» шкурки.

Отдых

черная акула
При выпиливании мы часто устаем. Зачастую устают пальцы рук а так же глаза, которые всегда в напряжении. При работе, конечно же, все устают. Для того чтобы уменьшить нагрузку, нужно делать пару упражнений. Упражнения вы можете Посмотреть здесь. Упражнения проделывайте в процессе работы несколько раз.

Схема сборки модели вертолета из фанеры

Сборка деталей нашей поделки здесь не такая уж и сложная. Для того чтобы осуществить правильную сборку деталей Вам необходимо распечатать инструкцию по сборке вертолета:
shema-sborki-vertoleta-chernaya-akula.jpg (567 downloads) следую которой вы соберете Вашу поделку, для этого следуйте от детали с номером 1 к номеру 1 от номера 2 к номеру 2 итд. После того как детали собираются в одну общую поделку без особых проблем, то приступайте к их склеиванию.

Склеиваем детали

Склеивать детали полки необходимо при помощи клея «ПВА» или «titan». Много клея лить не нужно. Собранную поделку на клею лучше связать прочной нитью, затянуть и положить на просушку. Поделка склеивается примерно 10-15 минут.

Лакировка поделки

По желанию можно преобразить нашу поделку, покрыв ее лаком «По дереву» лучше бесцветным. Либо раскрасьте в черный или в защитный цвет. Лакирование производите при помощи специальной кисти «Для клея». Не торопитесь. Старайтесь не оставлять видимых разводов и царапинок на поделке.

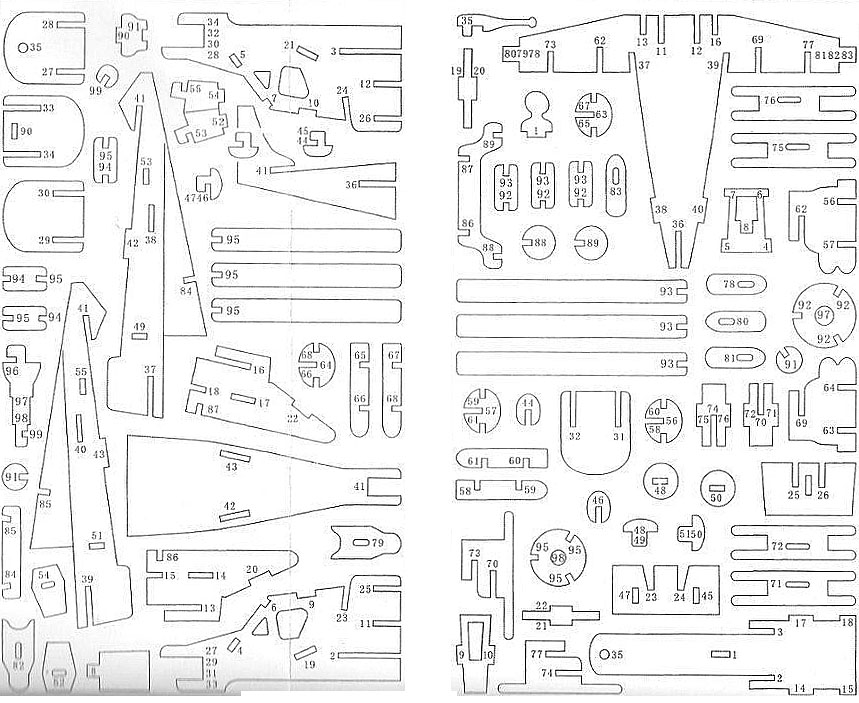

Chertezh podelki Vertolet Chernaja akula
Скачать шаблон для выпиливания лобзиком модели вертолета Черная Акула Вы можете у нас на сайте по следующей ссылке:
Vertolet-chernaya-akula.pdf (2581 downloads)

10 Комментария по теме: “Чертеж поделки «Вертолет Черная акула».

  1. Добрый день! Заинтересовал чертеж вертолета Черная Акула для урока труда в 6 классе, подскажите, где можно получить или купить детальный чертеж ( с размерами каждой детали) необходимый для работы.

  2. ehab от 06.10.2016 at 19:26 Пишет:

    thanks

  3. Даниил Мохнюк от 24.01.2017 at 18:49 Пишет:

    Заинтересовал ваш чертеж. Где можно получить детальный чертёж?

  4. Денис от 01.02.2017 at 19:02 Пишет:

    Сегодня обновляю чертеж для «Черной акулы», будет с размером и в хорошем качестве.

  5. Ильдар от 11.02.2017 at 00:38 Пишет:

    А в принципе по желанию ведь можно и большую модель сделать да ведь, если на материал по тратиться.

    • Денис от 11.02.2017 at 12:18 Пишет:

      Можно, главное учитывайте, что при изменении масштаба будет увеличиваться размер пазов, соответственно придется брать более толстый материал, или корректировать чертеж под нужную толщину фанеры.

  6. Сергей от 17.02.2017 at 22:11 Пишет:

    Всем привет! Надо сделать поделку к 23 февраля, посмотрел на вертолет просто супер! Поехал купил два листа фанеры 6 мм, распечатал чертежи деталей в масштабе 200% на А3 (8 листов чертеж). Буду стараться.

    • Денис от 19.02.2017 at 23:42 Пишет:

      Сергей, Обратите внимание на пазы, ширина должна соответствовать выбранному Вами материалу. Удачи в работе! Времени осталось не так много. P.S. Присылайте фото готового вертолета, разместим в галереи работ.

  7. Олег от 25.02.2017 at 02:02 Пишет:

    Здравствуйте. Каждый лист чертежа — А3?

    • Денис от 26.02.2017 at 23:49 Пишет:

      Чертеж в формате PDF размещен на листе формата А3, так как сами детали немного не умещаются в длину на листе формата А4. Для ориентира проставлен размер на чертеже.
