Модель ретро автомобиля

Предлагаю вашему вниманию сборную деревянную модель ретро автомобиля MG TC, от Британской компании MG Cars специализирующейся на производстве спортивных автомобилей.
Работа сложная, но бояться этого не стоит. Деревянная модель ретро автомобиля состоит из 42 элементов. Такая модель послужит хорошим интерьерным украшением и займет достойное место на вашей полке.

Родстер MG TC 1945 г.

Ретро автомобиль MG-TC

Автомобиль из фанеры

ретро автомобиль

Для того что бы собрать такой ретро автомобиль своими руками Вам понадобятся следующие инструменты и принадлежности:

Подготовка рабочего места

Как обычно, первым делом Вам необходимо оборудовать свое рабочее место, на котором Вы будете работать. Правила не сложные: на столе не должно находиться лишних вещей, весь инструмент должен находиться на своих местах и быть под рукой. Не у каждого есть свой рабочий стол и наверняка Вы уже задумались над его созданием. Сделать стол не сложно — труднее выбрать для него место в доме. Хороший вариант — это утепленный балкон, на котором Вы в любой момент сможете приступить к работе над поделкой. Если у Вас есть специально оборудованное помещение с верстаком, то Вам можно сказать повезло. Про подготовку стола Вы можете почитать в отдельной статье где я постарался как можно подробнее описать весь процесс его создания. После того как завершили процесс создания рабочего места можно приступить непосредственно к Вашей будущей поделки.
Автомобиль из фанеры изометрия

Выбор фанеры

Предполагаемые габариты модели автомобиля из фанеры (10 см. х 26,5 см. х 10 см.) В чертеже за основу взят формат А3, детали можно уместить на двух листах фанеры размером 38х23 см, Толщина же фанеры должна быть от 2,5 до 3 мм. Прежде чем перевести чертеж на фанеру отшлифуйте заготовку шкуркой с крупным зерном, а заканчивайте мелким. Удобнее шлифовать с деревянным бруском, обернутым шкуркой. Шлифуйте заготовленную фанеру вдоль слоев, а не поперек. Хорошо отшлифованная поверхность должна быть ровной, совершенно гладкой, глянцево-матовой на свету и шелковистой на ощупь. Обратите внимание на расположение волокон, сучки, вмятины и другие пороки. Качество и цвет.
заготовка фанеры для ретро автомобиля

Перенос рисунка на фанеру

Переводить рисунок нужно точно и аккуратно: чертеж закрепите при помощи кнопок или просто придерживайте левой рукой. Проверьте, подходит ли чертеж по габаритам. Отдельные детали расположите так, чтобы как можно экономичнее использовать лист фанеры. Торопиться не стоит, ведь от чертежа зависит Ваша будущая поделка. Для ускорения процесса перевода можно воспользоваться техникой быстрого перевода рисунка, для этого предлагаю ознакомиться со статьей: Нанесения рисунка на фанеру за 60 секунд. Скачать файл с чертежом автомобиля из фанеры Вы можете в конце статьи.

Выпиливание автомобиля лобзиком

Правил по выпиливанию много, но основываться нужно на самых распространенных. Сначала следует выпилить внутренние элементы затем приступать к выпиливанию контура. При выпиливании торопиться не нужно. Главное, при выпиливании держать лобзик всегда прямо под углом 90 градусов. Выпиливайте детали по точно размеченным линиям. Движения лобзика должно быть всегда ровными вверх-вниз. Так же не забывайте следить за своей осанкой. Старайтесь не допускать скосов и неровностей. Если при выпиливании вы сошли с линии, переживать не стоит. Такие скосы, неровности в последствии можно убрать с помощью плоского напильника или «Крупнозернистой» шкурки.

Отдых

При выпиливании мы часто устаем. Зачастую устают пальцы рук а так же глаза, которые всегда в напряжении. При работе, конечно же, все устают. Для того чтобы уменьшить нагрузку, нужно делать пару упражнений. Упражнения вы можете Посмотреть здесь. Упражнения проделывайте в процессе работы несколько раз.

Схема сборки

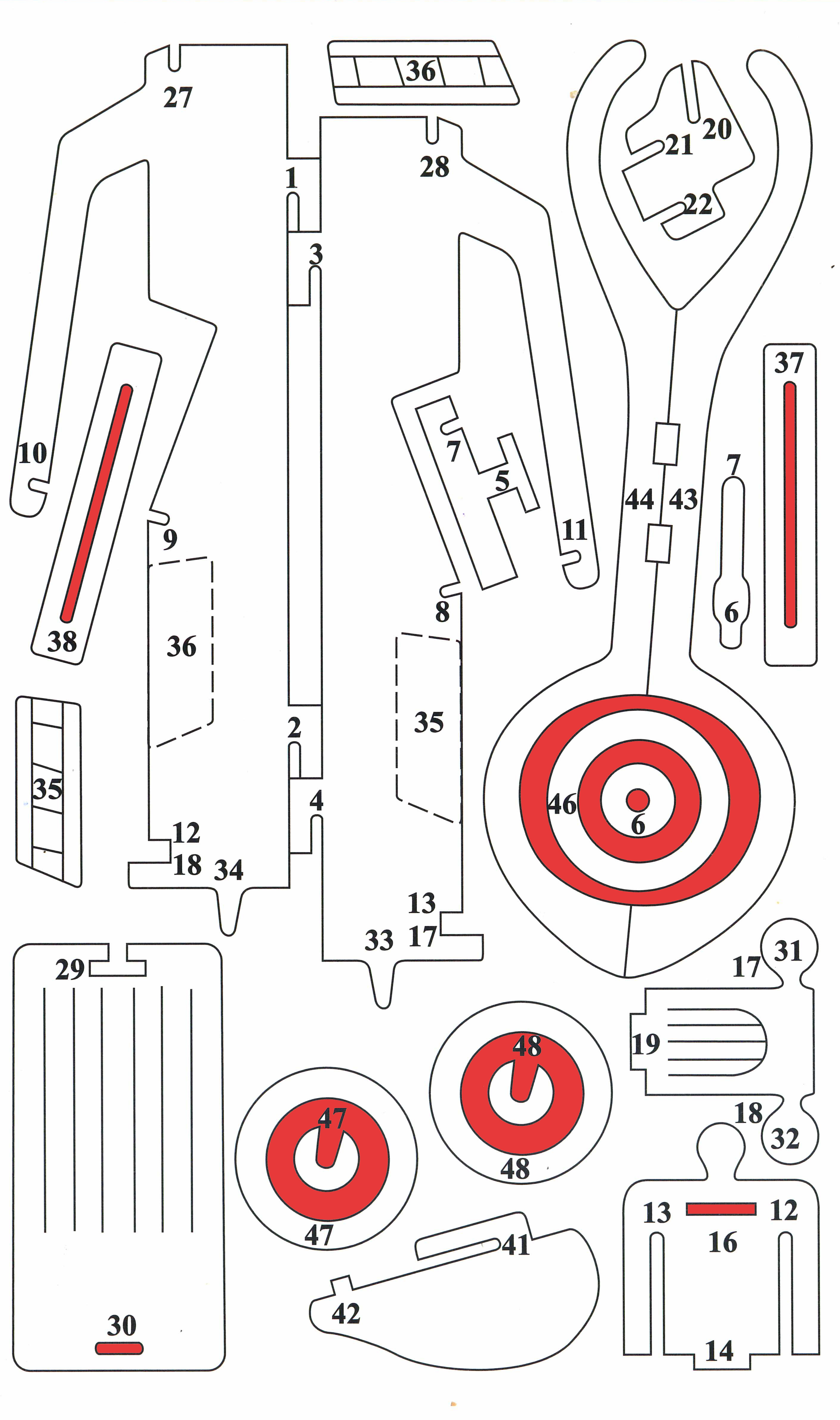

Схема сборки ретро автомобиля лист 1

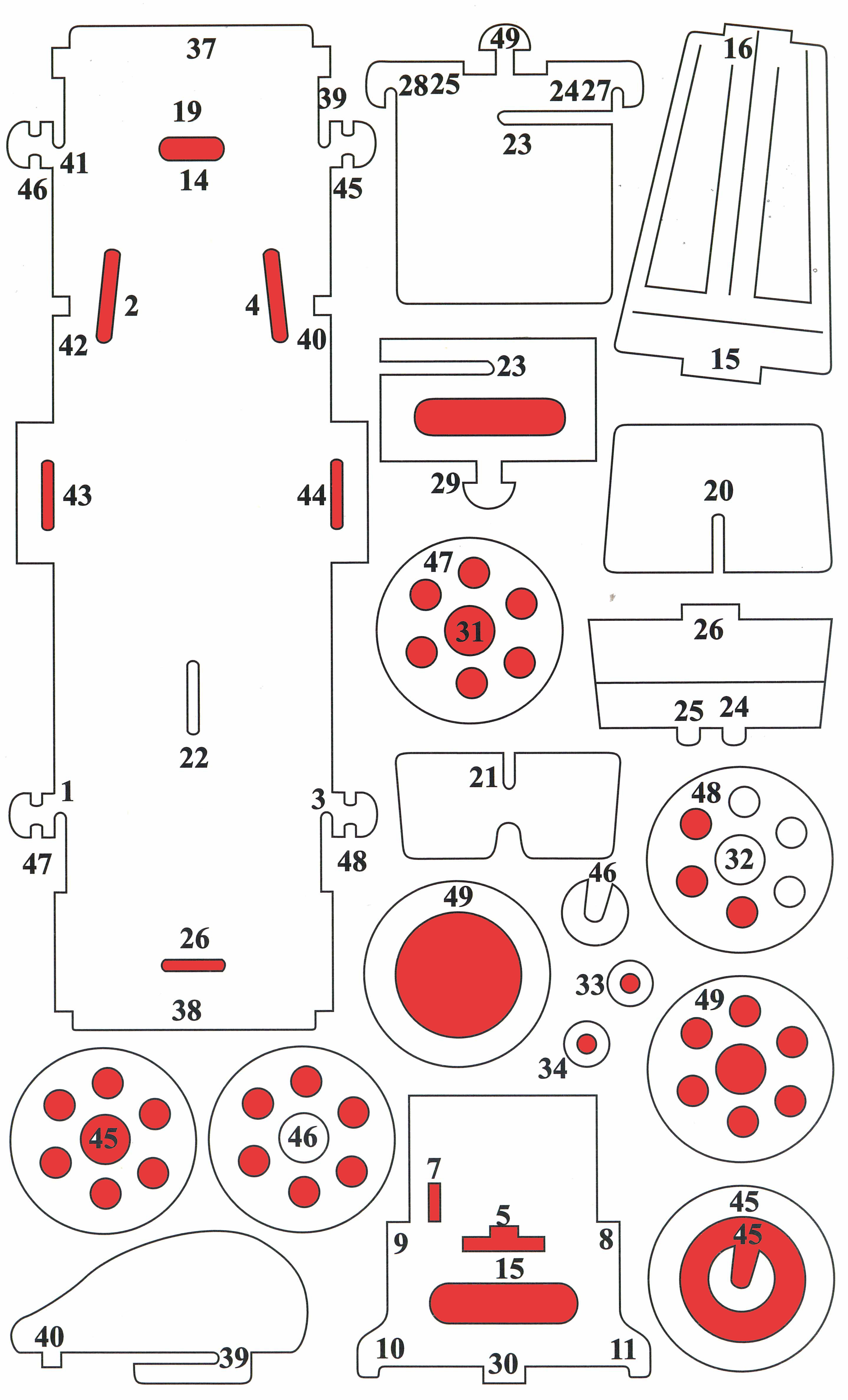

Схема сборки ретро автомобиля лист 2
Подробная схема сборки :
Сборка деталей поделки в данной работе не очень сложная, собирал модель ретро автомобиля мой сын 6 лет, с моими подсказками и не большой помощью. Такие занятия развивают мелкую моторику рук, воображение, фантазию и так же тренируется терпение.
Сборка ретро мобиля
Сборка ретро автомобиля
После того как детали собираются в одну общую поделку без особых проблем, то приступайте к их склеиванию.

Для придания большего сходства можно добавить несколько штрихов в виде линий используя электро-выжигатель. Красиво выжечь узор бывает очень сложно, но здесь же линий не много и сделать их довольно просто. Сначала нужно нарисовать линии карандашом затем не спеша пройти по этим линиям электро-выжигателем. Как работать с электро-выжигателем и добавить узоры Вы можете Прочитать в отдельной статье.

Основные виды

Вид сбоку:
Автомобиль вид-сбоку
Вид сзади:
автомобиль вид-сзади
Изометрия:
автомобиль изометрия

Лакировка поделки

ретро автомобиль изометрия
Коллекционную модель ретро автомобиля, по желанию можно покрыть лаком или раскрасить, делать это не обязательно, но это придаст большую индивидуальность Вашей поделке. Постарайтесь выбрать хороший и качественный лак. Лакирование производите при помощи специальной кисти, не торопитесь. Старайтесь не оставлять видимых разводов пузырьков и ворсинок от кисти.

Автомобиль из фанеры своими руками
Скачать шаблон для выпиливания лобзиком модели Ретро автомобиля Вы можете у нас на сайте по следующей ссылке:
Interernoe-ukrashenie-Retro-avtomobil.pdf (10229 Загрузок)

Ссылка на основную публикацию

12 Комментария по теме: “Модель ретро автомобиля

  1. Никита от 06.02.2017 at 16:19 Пишет:

    Как собрать

  2. Денис от 06.02.2017 at 17:57 Пишет:

    Сборка производится последовательно, по схеме приведенной на картинке выше. Сначала находим деталь на которой есть №1 далее ищем вторую деталь с таким же номером (№1). Пазы с этими номерами состыковываются. 1 в 1 , 2 в 2 и так далее.

  3. Никита от 06.02.2017 at 20:16 Пишет:

    А в каких местах делать дырки

    • Денис от 07.02.2017 at 10:11 Пишет:

      Добавил 2 файла с подробной схемой сборки в статью, указал красным цветом места отверстий.

  4. Вова от 06.02.2017 at 23:35 Пишет:

    А почему на рисунке есть номер 5 ,а в пдф нету?

    • Денис от 07.02.2017 at 09:21 Пишет:

      Спасибо! это мое упущение, забыл добавить отверстие (5) под приборную панель “Ретро автомобиля”. Исправил PDF файл.

  5. Владислав от 20.02.2017 at 21:35 Пишет:

    Я вообще не разбираюсь в этом, нужно копировать на фанеру как на рисунке то есть 1 к 1? В общем чертеж отличный!)

    • Денис от 20.02.2017 at 22:52 Пишет:

      Да, чертеж рассчитан на масштаб 1 к 1, распечатайте и переводите на фанеру.

  6. Сергей от 24.03.2017 at 17:00 Пишет:

    А если взять фанеру 4 мм,получится изготовить модель?

    • Денис от 24.03.2017 at 17:47 Пишет:

      Модель изготовить получиться, просто немного увеличьте масштаб чертежа при выводе на печать. Основной критерий это ширина пазов, в Вашем случае она должна стать 4 мм.

  7. где дырки делать?
